ESS01平臺產品采用主從架構，主板（BCU）和從板（BMU）之間通過CAN進行通訊，BMU之間采用 DO/DI的方式進行自動編碼。產品滿足1000V系統加強絕緣標準，通過歐洲和北美相關儲能法規要求，適用于由多個電池包組成的高壓儲能系統。

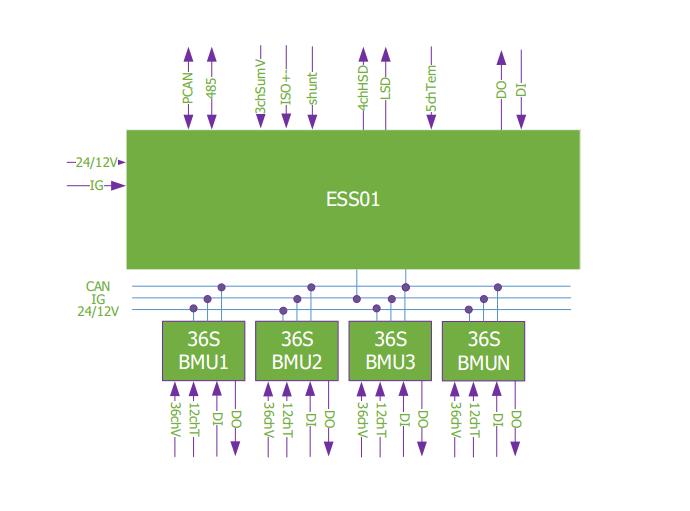

拓撲圖
主要硬件功能
|
BCU |
BMU（36S） |
||
|
3路總電壓檢測 |
絕緣檢測 |
36路單體電壓檢測 |
12路溫度檢測 |
|
1路總電流檢測 |
1路高壓電子開關 |
外部均衡方式 |
28Ω均衡電阻 |
|
4路高邊驅動 |
1路低邊驅動 |
1路CAN通訊 |
|
|
1路24V輸出控制 |
1路隔離485通訊 |
1對DI/DO（用于自動編碼） |
|
|
1路IIC通訊（與燈板） |
BMU尺寸（L*W*H） |
180*90*10 |
|
|
2路CAN通訊（外部CAN帶隔離） |
|||
|
8路DI檢測 |
5路系統溫度檢測 |
BCU尺寸（L*W*H） |
195*95*16 |
|
1對DI/DO（用于自動編碼） |
|||
適用范圍
|
應用終端 |
家庭儲能、移動儲能車 |
||
|
電池類型 |
LFP、LTO、NCM |
IP等級 |
裸板 |
|
供電電壓 |
6-30V |
最高電池串數 |
300串 |
|
最高總電壓 |
1000V |
電流傳感器類型 |
分流器 |
