DZ06平臺產品采用主從架構，主板（BCU）和從板（BMU）之間通過菊花鏈進行通訊，BCU上集成了模擬前端芯片（AFE ），具備高壓采集功能和12個單體電壓采樣功能，是一款接口豐富、性價比和集成度極高的產品，適用于電動乘用車、物流車等應用場景。

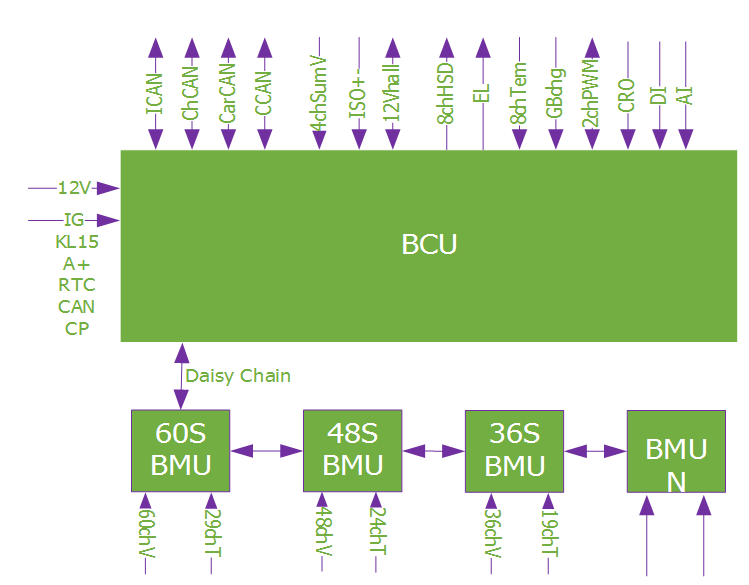

拓撲圖
主要硬件功能
|
BCU |
BMU（60S） |
||
|
支持KL15、A+、RTC、CAN、CP 喚醒 |
60路單體電壓檢測 |
29路溫度檢測 |
|
|
4路總電壓檢測 |
絕緣檢測 |
外部均衡方式 |
28Ω均衡電阻 |
|
8路高邊繼電器驅動 |
1路電磁鎖控制 |
BMU（48S） |
|
|
12V電源輸出 |
霍爾電流檢測 |
48路單體電壓檢測 |
25路溫度檢測 |
|
4路CAN通訊 |
1路菊花鏈通訊 |
外部均衡方式 |
28Ω均衡電阻 |
|
12路單體電壓檢測 |
8路溫度檢測 |

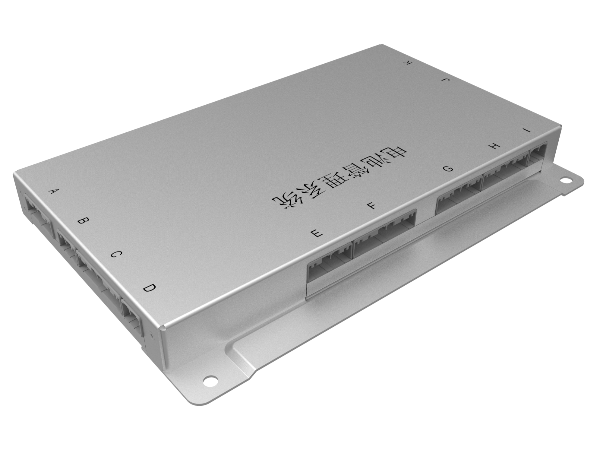

BCU尺寸（L*W*H） |
336*120*30 |
|
2路HVIL |
1路CRO檢測 |
BMU-60S尺寸（L*W*H） |
264*91*30 |
|
國標充電口檢測 |
2路DO |

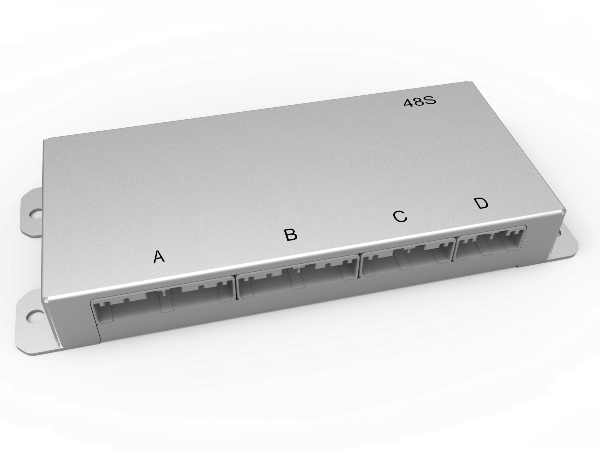

BMU-48S尺寸（L*W*H） |
223*120*30 |
適用范圍
|
應用終端 |
乘用車、物流車、微卡 |
||
|
電池類型 |
LFP、LTO、NCM |
IP等級 |
IP30 |
|
供電電壓 |
9-18V |
最高電池串數 |
300串 |
|
最高總電壓 |
1000V |
電流傳感器類型 |
數字霍爾 |
